Resumen técnico: radiografía industrial y sus aplicaciones con SPIISA
La radiografía industrial es un ensayo no destructivo (END). Utiliza rayos X industriales o rayos gamma para detectar discontinuidades internas en piezas, soldaduras y componentes críticos.
La energía atraviesa el material y la porción no absorbida por las discontinuidades llega al detector. Lo cual impresiona una película o sensor digital cuya imagen revelada muestra los indicios de defecto.
SPIISA aplica tanto radiografía convencional (películas) como radiografía digital, mediante equipos portátiles de rayos X (hasta 450 kV) o gammagrafía Ir192. Operando en búnker o obra con soluciones modulares en las instalaciones del cliente.
El resultado: control de calidad preciso, menos paros, evidencia objetiva y cumplimiento de normas ISO 9001:2015, respaldado por personal calificado y equipos de última generación.
Descubre cómo la radiografía industrial puede optimizar tus procesos, reducir riesgos y elevar los estándares de calidad en tus proyectos en este artículo.
¿Qué es la radiografía industrial?
La radiografía industrial es un método de radiología industrial dentro de los ensayos no destructivos (END). Esta permite evaluar el interior de piezas y uniones sin cortarlas ni dañarlas.
En términos simples, consiste en atravesar el componente con radiación electromagnética ionizante (rayos). Rayos X industriales o rayos gamma, para registrar una imagen donde la energía es absorbida por las discontinuidades y diferencias de espesor. Esa imagen, impresiona una película radiográfica o un sensor digital; la revelada muestra indicios internos (discontinuidades internas) relevantes para control de calidad y toma de decisiones.

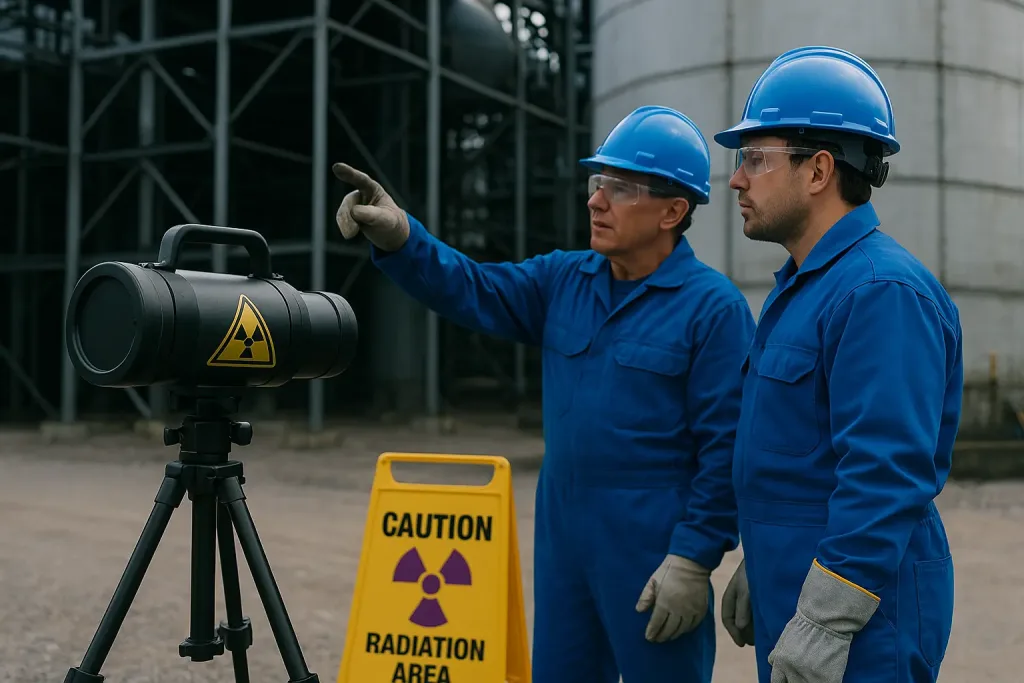

Aplicaciones clave de la radiografía industrial
La radiografía industrial es el puente entre lo que vemos por fuera y lo que realmente ocurre al interior de una pieza. Bien aplicada, acelera decisiones de calidad y reduce la incertidumbre operativa.
Inspección radiográfica de uniones y componentes críticos.
Se utiliza para evaluar soldaduras en tuberías y estructuras, así como piezas fundidas y forjadas, detectando discontinuidades internas (porosidad, inclusiones, falta de fusión o penetración). En recipientes a presión y spools, permite verificar integridad sin desmontajes ni cortes.
Validación de proceso y recepción de material.
Antes de liberar los lotes, la imagen radiográfica confirma que el proceso cumple tolerancias. Compara espesores, uniformidad y zonas de riesgo, documenta hallazgos y habilita el control de calidad con evidencia objetiva. En recepción, ayuda a rechazar material defectuoso y a ajustar parámetros de fabricación.
Peritajes y análisis de falla
Cuando ocurre una desviación o incidente, la radiografía aporta una “placa” interna que revela el origen probable del problema. Con esa evidencia, se definen acciones correctivas, se mitigan riesgos y se evita la repetición del fallo.
En SPIISA ofrecemos servicios de radiografía industrial en búnker y obra con células modulares en las instalaciones del cliente para maximizar seguridad, disponibilidad y tiempos de respuesta.
Por otro lado, también ofrecemos Capacitación en Programa Sirce y diversos servicios requeridos en la industria. ¡Te invitamos a saber más en nuestro blog!

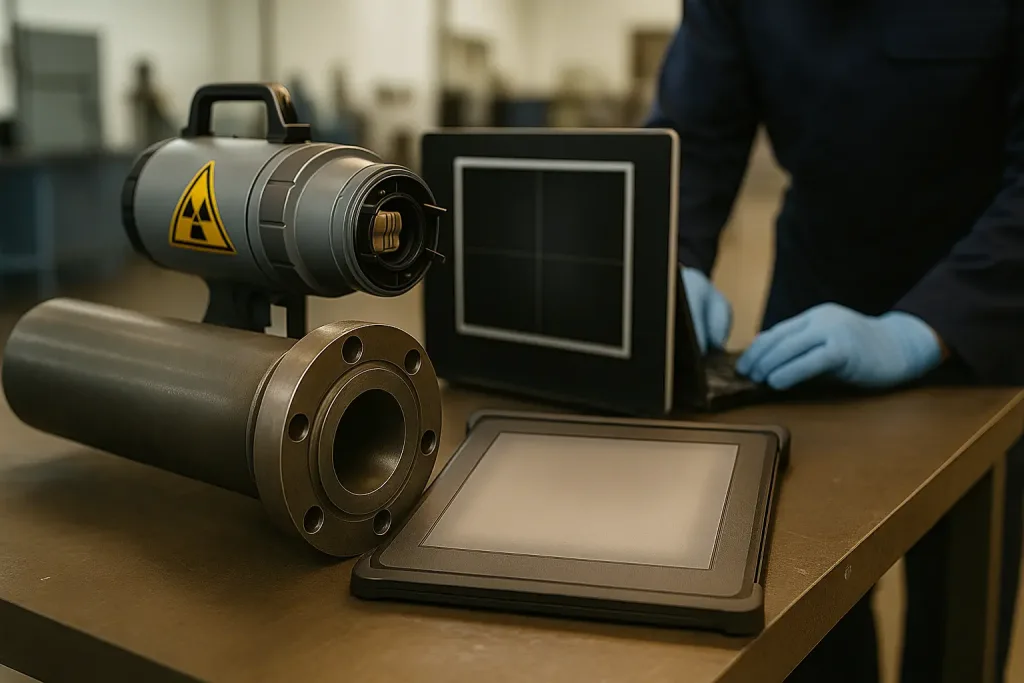

Principios físicos: rayos X y rayos gamma
En la radiografía industrial trabajamos con radiación electromagnética ionizante, una forma de energía capaz de atravesar materiales y revelar lo que ocurre dentro de ellos. Su capacidad de penetración depende directamente de la energía aplicada: a mayor kV, mayor alcance dentro del material.
Al atravesar la pieza, parte del haz se atenúa según su densidad y espesor. Esa radiación distinta e impresionando el detector es la que genera la imagen final.
La intensidad de radiación distinta que llega a cada punto forma contrastes visibles que impresionan la película o el sensor digital. De esta forma, haciendo evidentes las discontinuidades internas, como porosidad, inclusiones o variaciones de espesor.
Para componentes delgados, bastan energías moderadas; sin embargo, en piezas más robustas se requieren parámetros superiores.
Rayos X industriales y Rayos gamma
En los rayos X industriales es común operar con equipos de hasta 450 kV, lo que permite una mayor capacidad de penetración sin comprometer la definición.
De tal manera que cuando el espesor o el entorno de trabajo lo requieren, se recurre a rayos gamma, generalmente con fuentes de Ir192 (iridio-192). Los cuales son ideales para realizar exposiciones estables en campo o en lugares donde no es viable llevar un generador de alta energía.
En resumen, el haz consiste en atravesar el componente; lo que el material no absorbe llega al detector y queda registrado. Luego, la imagen revelada muestra el interior del objeto con la nitidez suficiente para tomar decisiones de control de calidad. Ya sea mediante películas convencionales o radiografía digital con revisión inmediata.
Técnicas de radiografía que utilizamos en SPIISA
Elegimos la técnica de radiografía según material, geometría, espesor, norma aplicable (ASME/API/ISO), entorno de trabajo (búnker u obra). Así como la evidencia que requiere el cliente (película física o registro digital).
Radiografía convencional vs. radiografía digital
Radiografía convencional
Usa películas convencionales y revelado químico. Ofrece alto contraste y un archivo físico exigido por ciertos códigos o clientes. Es idónea cuando se prioriza la máxima definición en film y un expediente tangible.
Radiografía digital
Emplea placas/paneles digitales para lectura inmediata, menos tiempo de ciclo, menor re-exposición y trazabilidad completa del estudio. Facilita el análisis en sitio, la integración al reporte y la toma de decisiones en la misma jornada.
En la práctica, definimos la opción adecuada tras evaluar pieza, espesor y norma, equilibrando calidad de imagen, tiempos y requisitos de documentación del proyecto.
Equipos y configuraciones
- Equipos portátiles de rayos X (hasta 450 kV) para campo y laboratorio.
- Equipos portátiles de gammagrafía con fuentes de Ir192 para espesores medios/altos.
- Cabinas y equipos para realizar radiografías en búnker y obra; células modulares en las instalaciones del cliente para minimizar traslados y paros.
Casos de uso: inspección de soldadura por radiografía
- Inspección de soldadura por radiografía en tuberías, spools, recipientes a presión y estructuras metálicas.
- Detección de discontinuidades internas (porosidad, inclusiones, falta de fusión, penetración incompleta, grietas).
- Ejecución flexible: producción en obra con células móviles o en búnker para prototipos/pre-serie.
- Integración con ensayos de radiografía industrial bajo códigos y normas (ASME, API, ISO) y liberación por nivel II/III.
Ventajas de la radiografía industrial en sitio: soluciones modulares y menor costo total
Antes de decidir mover piezas o montar andamios, conviene preguntar: ¿podemos obtener la misma evidencia con menos riesgo, menos tiempo y mejor trazabilidad?
La radiografía industrial en sitio, apoyada en células modulares y equipos portátiles, responde que sí.
Estas son las ventajas operativas que hacen la diferencia:
Seguridad y productividad
Menos izajes/andamios; cordones completos en una pasada; menor re-shot.
Tiempos y costos
Configuración rápida; equipos portátiles de rayos y células modulares en las instalaciones del cliente recortan la logística.
Datos accionables
Con radiografía digital se valida en minutos; la imagen revelada muestra indicios, se etiqueta y se integra al dossier.
Compatibilidad operativa
Ventanas de trabajo coordinadas con producción y HSE; blindajes locales cuando se opera en obra.
¿Cómo se utilizan los rayos X en la industria?
En QA/QC, recepción y mantenimiento. La administración de energía (kV/mA), distancia fuente-película/sensor y tiempos permite adaptar capacidad de penetración y contraste para cada aleación y espesor.
El resultado es una imagen estable donde la señal remanente es impresionada y procesada (película o digital) con reporte conforme a norma. Así, la inspección radiográfica reduce incertidumbre y acelera decisiones.
SPIISA: experiencia, precisión y confianza en radiografía industrial
En SPIISA contamos con más de 10 años de experiencia ejecutando ensayos no destructivos con un enfoque total en resultados verificables y de control de calidad estrictos.
Todos nuestros servicios, tales como inspección con drones, e incluso de radiografía industrial, están enfocados en brindar la más alta tecnología.
Cada estudio es interpretado por personal calificado y certificado. Integrándose al sistema de control de calidad del proyecto para la liberación de lotes y la toma de decisiones técnicas.
Además, trabajamos bajo un Sistema de Gestión de Calidad alineado a ISO 9001:2015. Lo que asegura documentación trazable, cumplimiento normativo y soporte ante auditorías internas o de certificación.
